Конические мешалки

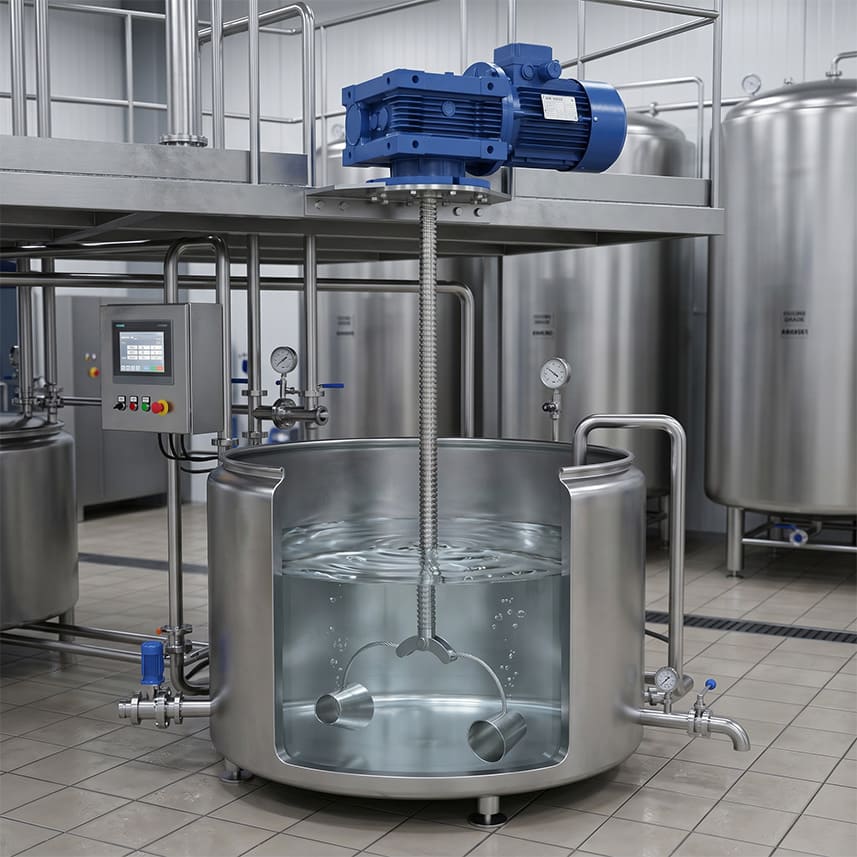

Коническая мешалка – это перемешивающее устройство, рабочая часть которого выполнена в виде двух или более конусообразных чаш (стаканов), закреплённых под углом на концах горизонтальной траверсы. При вращении вала такие конусы захватывают жидкость открытой стороной, направляют её внутрь и выбрасывают через узкую часть, создавая одновременно радиальный и осевой поток. Благодаря этому достигается интенсивное перемешивание даже при относительно невысоких оборотах.

Принцип работы и особенности

В отличие от классических лопастных и пропеллерных мешалок, где поток формируется плоскими лопастями или винтовой поверхностью, конусные элементы работают по принципу насоса: жидкость захватывается внутренним объёмом конуса и выталкивается под давлением. Это даёт несколько практических преимуществ:

• Устойчивый циркуляционный контур по всему объёму ёмкости;
• Мягкое перемешивание без сильного разбрызгивания и образования воронки;
• Хорошее вовлечение поверхностного слоя без активного вспенивания;
• Низкая чувствительность к изменению уровня жидкости в аппарате.

Применение

Типичные области – пищевые производства (соки, сиропы, рассолы), фармацевтика, косметика, производство ЛКМ, водоподготовка и приготовление реагентов. Для более вязких сред её обычно заменяют на рамную конструкцию, а для малых лабораторных объёмов – на компактную пропеллерную мешалку.

Конструкция привода и материалы

Привод состоит из электродвигателя и редуктора (либо мотор-редуктора), установленных на фланце-опоре. Вал – длинный, с резьбовым или шпоночным креплением рабочего органа; конусы и траверса чаще всего выполняются из нержавеющей стали AISI 304 или 316 для контакта с пищевыми и агрессивными средами. Длина вала подбирается под высоту ёмкости так, чтобы конусы находились в нижней трети объёма.
