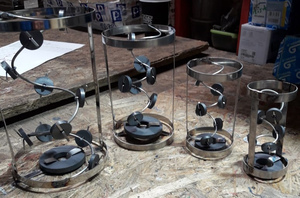

Магнитные вставки для фильтров

Магнитные вставки для фильтров сетчатых

Магнитные вставки к фильтрам применяются для защиты оборудования, установленного после фильтра. Магнитные вставки устанавливаются внутрь фильтров сетчатых, способствуя более качественной очистке среды, проходящей по трубопроводу, в том числе для улавливания примесей мелких магнитных частиц металлов, ржавчины, окалины и т.д.

• Холодное водоснабжение (ХВС),
• горячее водоснабжение (ГВС),
• теплоснабжение с любым стандартным теплоносителем (включая антифризы),
• паровые системы (паровые линии, паропроводы) до 250 °C максимум,
• конденсатные линии,
• технологическое водоснабжение,
• газопроводы нейтральных и инертных газов, включая природный (натуральный) газ,
• водоподготовка и водозабор,
• транспортировка минеральных и синтетических масел и т.д.

Спецификация частей и материалов

• Корпус и крепления выполнены из нержавеющей стали AISI304, 12Х18Н10Т
• Магниты ферритовые:МЦО 28СА250 по ГОСТ 240693-80
• Материал корпуса:нержавеющая сталь
• Проволока:нержавеющая сталь AISI316

Инструкция по монтажу, установке и эксплуатации магнитной вставки фильтра сетчатого фланцевого.

• Монтаж и эксплуатация.
  • Обязательны к выполнению "Общие требования к монтажу трубопроводной арматуры"
  • Магнитную вставку следует поместить внутрь сетки (фильтрующего элемента) фильтра сетчатого фланцевого.
  • Магнитная вставка должна быть установлена большим магнитом (магнитами) в сторону крышки фильтра, т.е. к сливной пробке или сливному крану.
  • К монтажу и эксплуатации фильтрующих элементов допускаются только лица, изучившие настоящую документацию и прошедшие инструктаж по соблюдению правил техники безопасности
  • При каждой установке крышки фильтра рекомендуется использовать новую прокладку.
• Условия транспортировки и хранения.
  • Хранение и транспортировка должна осуществляться при температуре: -40 / +65 °С
  • Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
• Внимание!
  • Не прикасайтесь сразу голыми руками к только извлеченному из фильтра изделию при промывке или ином обслуживании в связи с тем, что был возможен его нагрев при работе.
  • Перед началом технического обслуживания или демонтажом убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
• Гарантийные обязательства.
  • Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
  • Все вопросы, связанные с гарантийными обязательствами обеспечивает предприятие-изготовитель.

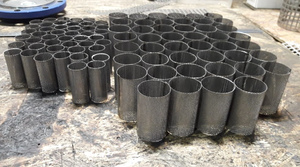

Сетка фильтрующая для фильтра

Сетка фильтровая создана специально для фильтрации жидкостей, расплавов и газов. В ней проволоки одного направления, вплотную прилегают друг к другу, образуя плотное сплошное металлическое полотно, которое обладает пропускной способностью и удерживает посторонние частицы. Ячейки в сетке для фильтров не видны на просвет. Такой размер ячеек называется нулевым, а сетки – с нулевыми ячейками, или галунные. Нержавеющие фильтровые сетки широко используются:

• как сетка для фильтрации воды на обсадных трубах водозаборных систем;
• как сетка для фильтра скважины при защите погружных насосов во время эксплуатации в грунтах со средне- и мелкозернистой породой, если скважина проделывается в песчаных и галечных водонасыщенных горизонтах различного фракционного состава;
• в качества сетки-фильтра сильно загрязненных жидкостей и газов, суспензий, насыщенных коллоидных растворов и расплавов;
• для обезвоживания;.
• для фильтрации пластика в экструдерах;
• для сушки во многих отраслях – в химической промышленности, природопользовании, при производстве пластика, в нефте- и газодобыче и др.
