Реакторы больших объёмов из стали с мешалкой — один из базовых типов промышленного оборудования для нефтехимических, пищевых, фармацевтических и смежных производств, то есть классический реактор химический с мешалкой. Их назначение — обеспечить управляемое смешение, тепло- и массообмен, диспергирование, растворение, суспендирование твёрдых частиц, проведение реакций и выдержек в масштабе от нескольких кубических метров до десятков и сотен м³.
На практике такой аппарат — это не просто резервуар, а емкость с перемешивающим устройством, где компоновка привода, вала и узла уплотнения определяет надёжность. Поэтому такие решения часто выделяют в отдельную группу как мешалки для емкостного оборудования из стали (для реакторов, сборников, смесителей, буферных ёмкостей).
В больших объёмах требования к конструкции резко возрастают: растут мощности приводов и крутящий момент, нагрузки на вал и опоры, требования к теплообмену, надёжности уплотнений, устойчивости к колебаниям и к качеству перемешивания по всему объёму. Здесь критичны как сама мешалка для емкости, так и подбор привода: корректно выбранный редуктор для мешалки зачастую важнее «запаса» по киловаттам.
Ниже — где такие аппараты применяются, за что их ценят и какие конструктивные решения чаще всего определяют работоспособность, особенно с учётом того, что существуют разные виды мешалок для реакторов: лопастные, рамные/якорные, пропеллерные, турбинные, фрезерные и конические.
Применения промышленных реакторов
Химическая промышленность
- нейтрализация, осаждение, приготовление растворов и суспензий;
- полимеризация (в том числе эмульсионная и суспензионная), где важна однородность и отвод тепла;

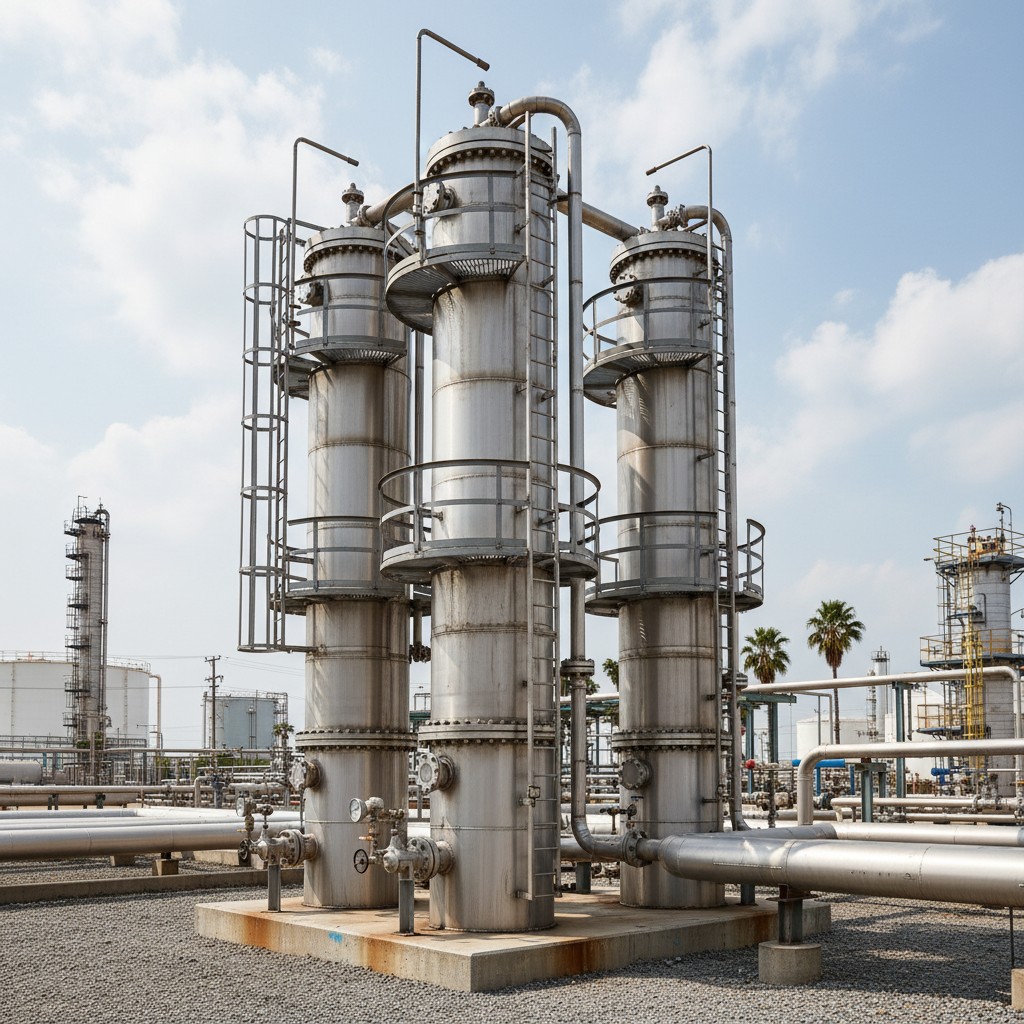

Нефтехимия и переработка
- приготовление смесей, реагентов, присадок;
- разбавление, растворение, диспергирование катализаторных систем (стальные реакторы с катализатором) и добавок;

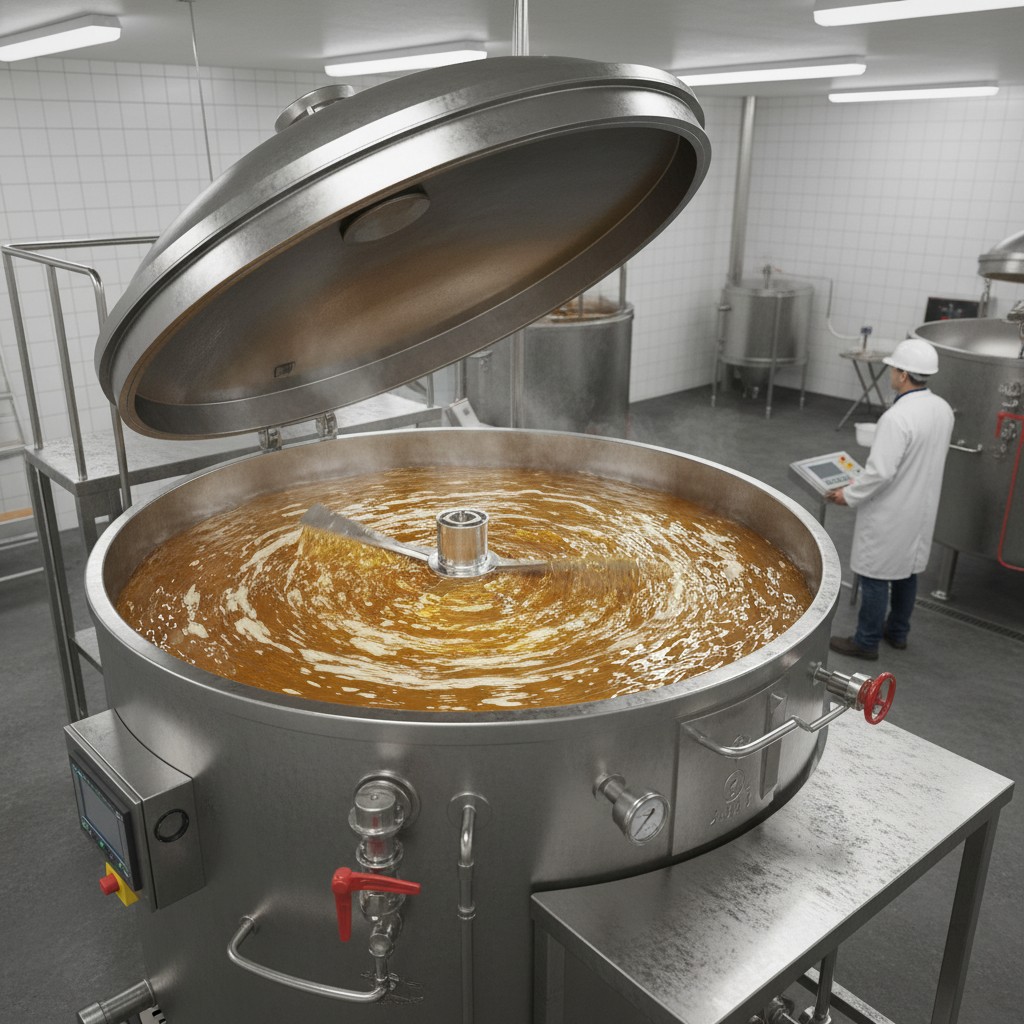

Пищевая промышленность
- приготовление сиропов, рассолов, концентратов, смесей, заквасок (при санитарном исполнении);
- процессы нагрева/охлаждения с рубашкой или змеевиками;
- охлаждающие ёмкости-реакторы: быстрое охлаждение после термообработки, удержание продукта в «безопасном» температурном диапазоне, предотвращение расслоения/кристаллизации (по продукту).
Для этих задач часто требуется емкость пищевая с мешалкой исполнение с санитарной обработкой поверхности, дренируемостью, возможностью CIP (если предусмотрено).
ЛКМ, клеи, бытовая химия
- диспергирование пигментов и наполнителей;
- приготовление высоковязких паст, эмульсий и компаундов, где решающими становятся перемешивающие устройства для емкостей и режим сдвига.

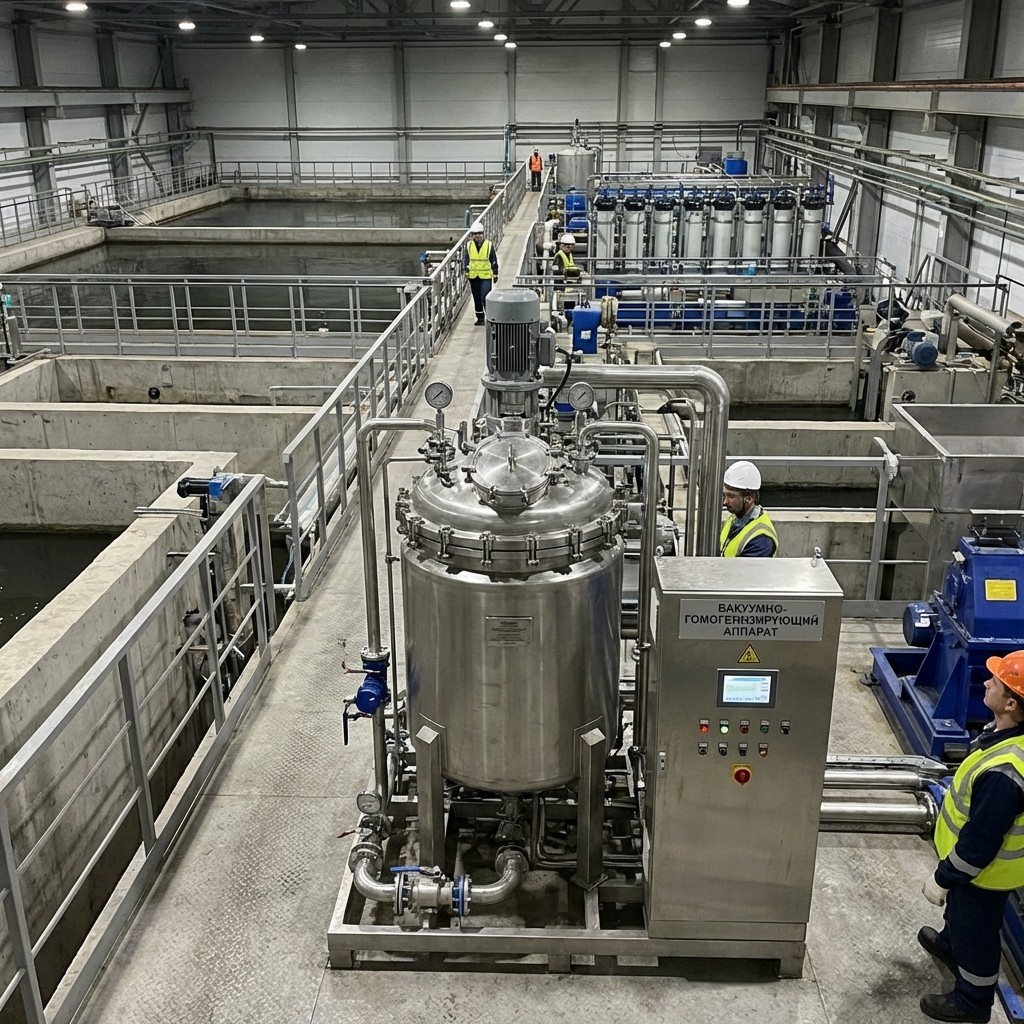

Очистка сточных вод и экология
- коагуляция/флокуляция, приготовление реагентов, гомогенизация потоков в больших ёмкостях.
Отдельная практическая категория — мешалка на кубовую емкость (условно 1 м³ и близкие объёмы): подходы к гидродинамике те же, но требования к механике/жёсткости обычно проще, чем в «десятках м³».
- реакции с газовой фазой: аэрирование/барботаж, окисление, гидрирование (при соответствующем исполнении по давлению);

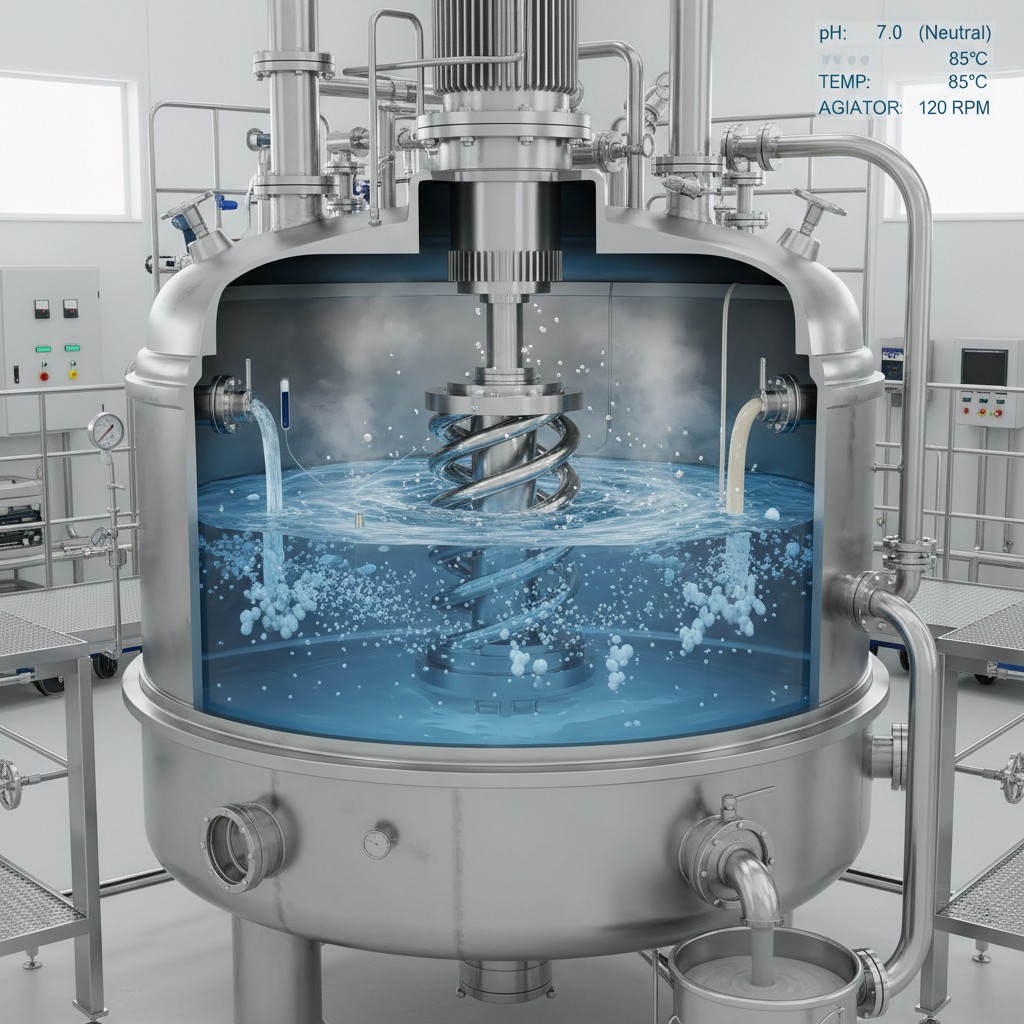

- реакторы с рубашкой (нагрев/охлаждение): экзотермические реакции, где критичны поддержание температуры, скорость отвода тепла и предотвращение «разгона» реакции; подготовка и выдержка продуктов при заданной температуре (кристаллизация, созревание, стабилизация);
- охлаждающие реакторы: процессы, требующие интенсивного теплоотвода и низкотемпературного режима (замедление побочных реакций, контроль вязкости, удержание растворимости/пересыщения), работа с летучими компонентами;
- реакторы высокого давления (автоклавные): гидрирование, карбонилирование, алкилирование/гидратация (по технологии), синтезы с растворёнными газами, процессы при повышенных T/P для ускорения кинетики и повышения выхода (при соответствующем исполнении, арматуре и КИПиА);
- пилотные и лабораторные реакторы: разработка рецептур и режимов, скрининг катализаторов, оптимизация перемешивания/теплообмена, моделирование масштабирования перед внедрением на большие объёмы.
Преимущества стальных реакторов

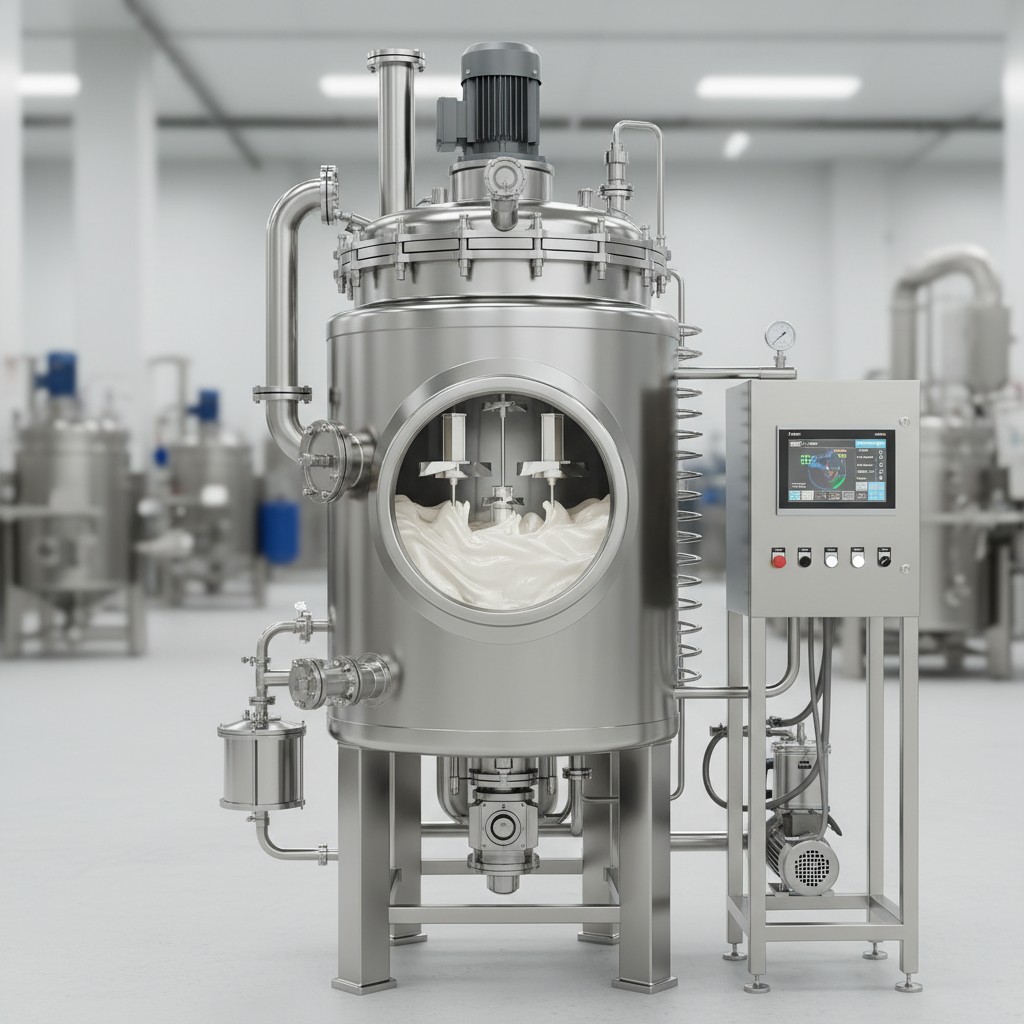

- Прочность и работа под давлением/вакуумом. Сталь (углеродистая или нержавеющая — по среде) позволяет проектировать аппараты под давление и вакуум — в том числе вакуумный реактор с мешалкой — и под значительные динамические нагрузки от перемешивания.
- Масштабируемость и ремонтопригодность. Крупногабаритные элементы технологичны в изготовлении, а узлы (уплотнения, подшипники, приводы) можно обслуживать и менять без полной замены аппарата.
- Широкий температурный диапазон. Стальные нержавеющие корпуса реакторов устойчивы к нагреву и охлаждению; важно лишь корректно выбирать материал, учитывать терморасширение и температурные напряжения.
- Совместимость с теплообменными решениями. Сталь хорошо работает с рубашками, внутренними змеевиками, погружными теплообменниками — что критично для больших объёмов.
- Санитарное исполнение (для нержавеющих сталей). При нужной обработке поверхности такие реакторы применимы в пищевых и фармацевтических задачах.
Почему в больших объёмах перемешивание становится «конструкторской задачей»
В малых реакторах однородность часто достигается «по умолчанию». В больших — появляются типовые проблемы:
Отсюда ключевой вывод: выбор мешалки и компоновки (перегородки, расположение по высоте, число ярусов) в больших объёмах важнее, чем просто увеличение мощности привода. Иными словами, важны не только виды мешалок, но и требования к размещению мешалки в реакторе (высота установки, число ярусов, согласование с вводами/сливом/рубашкой/змеевиками).

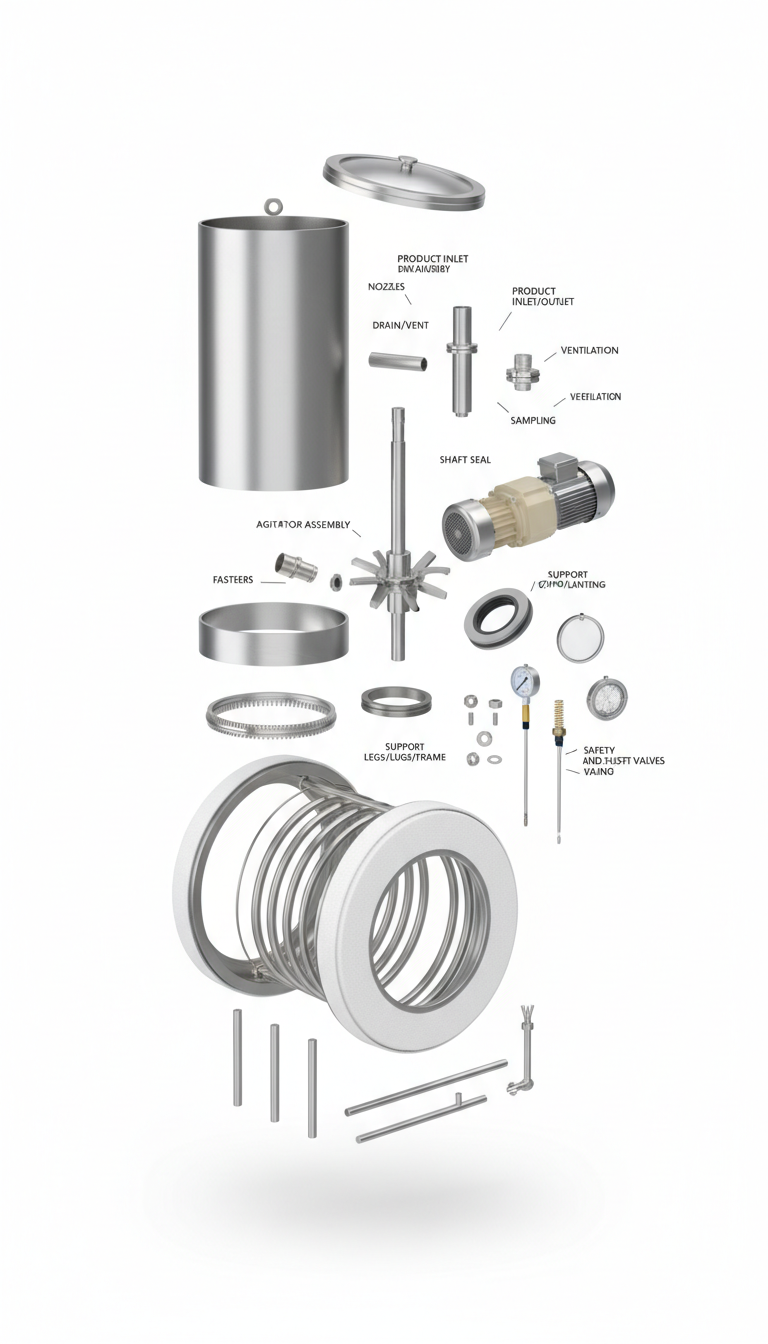

Конструкторские особенности реакторов: на что обычно обращают внимание
- Вертикальные цилиндрические аппараты — наиболее распространены, то есть типовой аппарат вертикальный с перемешивающим устройством.
- Коническое днище помогает сливу и выгрузке, но требует внимания к перемешиванию в зоне конуса.
- Эллиптические/торосферические днища лучше по прочности для давления, но могут создавать зоны слабого потока без грамотной гидродинамики.
Для большинства низко- и средневязких сред в больших ёмкостях бафлы критичны:
- снижают закручивание потока;
- улучшают осевую циркуляцию и теплообмен у стенки;
- уменьшают воронку и захват газа с поверхности.
Увеличение высоты и диаметра приводит к росту изгибающего момента:
- вал часто выполняют увеличенного диаметра;
- применяют нижнюю опору в отдельных режимах;
- учитывают критические частоты и вибрацию.
Чем больше объём и чем строже требования (давление, вакуум, токсичность/летучесть, стерильность), тем важнее узел уплотнения. В отдельных случаях, когда требуется исключить протечки через ввод вала, рассматривают и магнитная мешалка для емкости (если процесс и объём допускают такой принцип привода и соответствующую конструкцию аппарата).
- большие моменты на валу требуют мощных мотор-редукторов;
- для вязких сред важен крутящий момент на низких оборотах;
- применяют частотно-регулируемые приводы.
На этом этапе корректный подбор редуктора для мешалки напрямую влияет на ресурс подшипников, динамику разгона/торможения и устойчивость к перегрузкам.
- рубашка эффективна, но при высоковязких средах нужен хороший сдвиг у стенки;
- внутренние змеевики увеличивают поверхность, но создают «тени» потока и усложняют мойку/обслуживание;
- иногда применяют комбинации.
Если уровень жидкости высокий, часто ставят 2–4 яруса мешалочных органов на одном валу.
Типы мешалок в рекаторах: где сильные стороны и какие конструктивные нюансы
Ниже — практическая логика выбора. В реальности типы мешалок в реакторах выбирают под вязкость, наличие газа/твёрдых фаз, требования к сдвигу и теплообмену.
1. Лопастные мешалки
- Где применяются: умеренная вязкость, смешение жидкость–жидкость, приготовление растворов, поддержание однородности.Такой аппарат часто описывают как реактор с лопастной мешалкой.
- Плюсы: простая конструкция, ремонтопригодность.
- Особенности: требуют бафлов; при высокой высоте — многоярусность; важен угол атаки/геометрия для осевой циркуляции.
2. Рамные и якорные мешалки
- Где применяются: высоковязкие среды, пасты, полимеры, клеи, пищевые вязкие смеси; задачи, где нужен сильный поток у стенки и хороший теплообмен. На практике встречаются решения как реактор с рамной мешалкой и как реактор с якорной мешалкой — выбор определяется вязкостью, формой аппарата и требованиями к пристенному сдвигу.
- Плюсы: снимают пограничный слой; работают на низких оборотах при высоком моменте.
- Особенности: минимальный зазор; возможны скребки; повышенные требования к моменту и жёсткости.
3. Пропеллерные мешалки
- Где применяются: низковязкие жидкости, быстрое перемешивание, создание осевой циркуляции.
- Плюсы: высокая эффективность перекачивания потока.
- Особенности: критичны бафлы и глубина установки; часто используют несколько пропеллеров по высоте.
4. Турбинные мешалки
- Где применяются: диспергирование газов, интенсивное смешение, эмульгирование, суспендирование твёрдых частиц при умеренной вязкости.
- Плюсы: высокий сдвиг, хорошо для газожидкостных процессов.
- Нюансы: многоярусность; прочность вала; согласование с бафлами и вводом газа.
5. Фрезерные мешалки
- Где применяются: высоковязкие материалы и трудносмешиваемые композиции.
- Плюсы: высокий локальный сдвиг.
- Особенности: требования к моменту/прочности; риск перегрева; часто комбинируются с рамной/якорной.
6. Конические мешалки
- Где применяются: аппараты с коническими днищами, улучшение перемешивания и выгрузки в зоне конуса.
- Плюсы: помогают «поднимать» осадок из зоны конуса.
- Особенности: точная увязка геометрии с углом конуса и сливом.
Часто используемые компоновки
Ключевая идея: одной мешалкой редко удаётся одновременно обеспечить циркуляцию, нужный сдвиг и отсутствие «мёртвых зон». Поэтому применяют многоярусные системы или комбинации разных мешалок — то есть разные перемешивающие устройства для емкостей в одной компоновке, когда фактически получается многофункциональный реактор оптимизированный под задачу.
(Далее ваш раздел 6 можно оставить по сути без изменений — он и так хорошо раскрывает компоновки; при желании можно один раз в начале раздела добавить фразу о том, что это «типовые решения для аппарата вертикального с перемешивающим устройством» — уже вставлено выше.)
Основные выводы при выборе реактора с мешалкой
Большой стальной реактор с мешалкой — это не просто «ёмкость побольше», а система, где гидродинамика, механика и теплообмен должны быть согласованы. Тип мешалки выбирают по вязкости, фазовому составу, требуемому сдвигу и теплопередаче, а конструкция аппарата — по давлению/вакууму, температуре, санитарности и обслуживаемости. Лопастные и пропеллерные хороши для низковязких сред и циркуляции, турбинные — для интенсивного смешения и работы с газом, рамные/якорные — для вязких и теплообменных задач, фрезерные — когда нужен сильный сдвиг, конические — когда важно проработать конус и зону у дна.
