Проверка стальных резервуаров на качество

Современная промышленность предъявляет высокие требования к качеству и надежности стальных резервуаров для химической, нефтегазовой, сельскохозяйственной и других отраслях. Эти ёмкости должны обладать высокой степенью герметичности, прочности и устойчивости к воздействию агрессивных внешних факторов. Одним из ключевых элементов обеспечения долговечности и безопасности оборудования является проверка его качества. Среди многочисленных методов оценки особое место занимают ультразвуковая диагностика и неразрушающее тестирование. Данными методами можно выявить дефекты в структуре металла, сварных швах или в самой конструкции резервуара без нанесения ему физического ущерба.

Ультразвуковая диагностика (УЗК)

Ультразвуковая диагностика является одним из наиболее популярных и эффективных методов контроля качества стальных резервуаров. Этот метод основан на использовании ультразвуковых волн, которые распространяются через материал конструкции, и на анализе отраженного сигнала. Позволяя изучать внутреннюю структуру металла, УЗК применяется для обнаружения трещин, пустот, расслоений и других внутренних дефектов, недоступных визуальному осмотру.

Преимущества ультразвуковой диагностики:

• Высокая точность. Метод позволяет выявлять дефекты микроскопических размеров в структуре металла.
• Глубина обследования. УЗК эффективно контролирует как поверхностные, так и глубинные области толщиной до нескольких десятков сантиметров.
• Безопасность. Отсутствие вредного воздействия на обследуемую поверхность позволяет сохранить целостность резервуара.
• Быстрота. Современные аппараты позволяют проводить проверку больших объемов в короткие сроки.

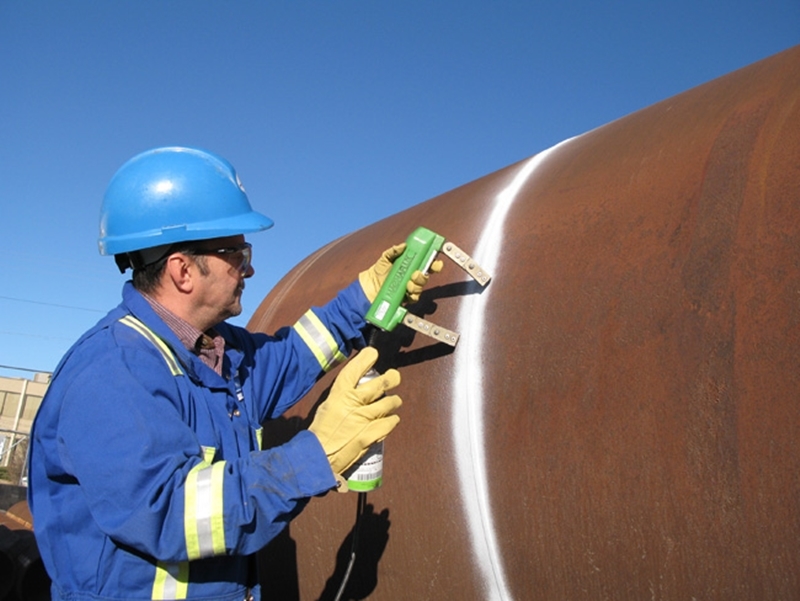

Процедура ультразвуковой диагностики резервуаров проводится с использованием специального оборудования — ультразвукового дефектоскопа. Принцип работы прост: прибор испускает импульсы ультразвуковых волн, которые проходят через стенки резервуара, а затем возвращаются к датчику. В случае наличия трещин или пустот в металле сигнал меняет свои параметры, что фиксируется на экране дефектоскопа. На основании полученных данных оператор может сделать выводы о состоянии резервуара.

Основными объектами контроля при УЗК являются сварные швы, стенки резервуара, днище и элементы фланцев. Особое внимание уделяется зонам с высокими эксплуатационными нагрузками, где вероятность появления дефектов особенно велика.

Неразрушающее тестирование (NDT)

Неразрушающие тесты (Non-Destructive Testing) представляют собой комплекс методик, направленных на определение качества металлических конструкций и сварных соединений без нарушения их целостности и функциональности. В зависимости от поставленной задачи могут использоваться различные методы, включая ультразвук, рентгенографию, магнитный и вихретоковый контроль, а также капиллярный и визуально-оптический методы. Каждый из данных способов имеет свою специфику и назначение.

1. Магнитный контроль (МПД)

Этот метод основан на создании магнитного поля вокруг исследуемой конструкции. В местах дефектов, таких как трещины или расслоения, магнитное поле изменяется, что легко регистрируется специальным оборудованием. Магнитный контроль особенно эффективен при проверке сварных швов, так как позволяет быстро найти дефекты, находящиеся как на поверхности, так и на глубине до нескольких миллиметров.

2. Капиллярный контроль

Метод основан на использовании специальных красок или проникающих жидкостей, которые наносятся на поверхность конструкции. Такие жидкости проникают в мельчайшие трещины и дефекты, делая их видимыми при ультрафиолетовом или обычном освещении. Этот метод особенно полезен для анализа поверхностных дефектов.

3. Рентгенографический контроль

С помощью рентгеновских лучей можно получить послойное изображение конструкции. Это позволяет выявлять внутренние дефекты, такие как поры, пустоты и инородные включения в металле. Однако данный метод требует соблюдения специальных мер безопасности из-за воздействия рентгеновского излучения.

4. Визуальный осмотр

Хотя этот метод считается самым простым, его значение недооценивать нельзя. Визуальный контроль с использованием оптических приборов (эндоскопов, луп) позволяет выявлять нарушения геометрии конструкции, коррозию, раковины и другие поверхностные дефекты, которые впоследствии требуют более детального анализа.

Особенности применения УЗК и NDT для резервуаров

При проверке качества стальных резервуаров часто комбинируются несколько методик для достижения максимальной точности. Например, ультразвуковая диагностика может использоваться совместно с магнитным контролем, чтобы выявить как поверхностные, так и глубинные трещины, а рентгенографический контроль может быть дополнен капиллярным методом для анализа сварных швов. Все виды диагностики проводятся строго в соответствии с международными стандартами (например, API, ASME или ГОСТ), что гарантирует соответствие оборудования требованиям безопасности.

Особое внимание уделяется контролю резервуаров, работающих в экстремальных условиях — например, под давлением или при воздействии агрессивных химических веществ. В таких случаях диагностика становится не только способом выявления дефектов, но и превентивной мерой, предотвращающей возможные аварии.

Качество стальных резервуаров имеет решающее значение для их безопасной и надежной эксплуатации. Применение ультразвуковой диагностики и других методов неразрушающего тестирования позволяет оперативно выявлять скрытые дефекты без необходимости повреждения конструкции. Такие исследования не только продлевают срок службы резервуаров, но и минимизируют риск чрезвычайных ситуаций, обеспечивая безопасность персонала и окружающей среды. Регулярный контроль качества этих конструкций — залог их долговечности, экономической выгодности и соответствия современным стандартам промышленной безопасности.
