Возможен индивидуальный расчет объема и давление под ваше техническое задание
Назначение

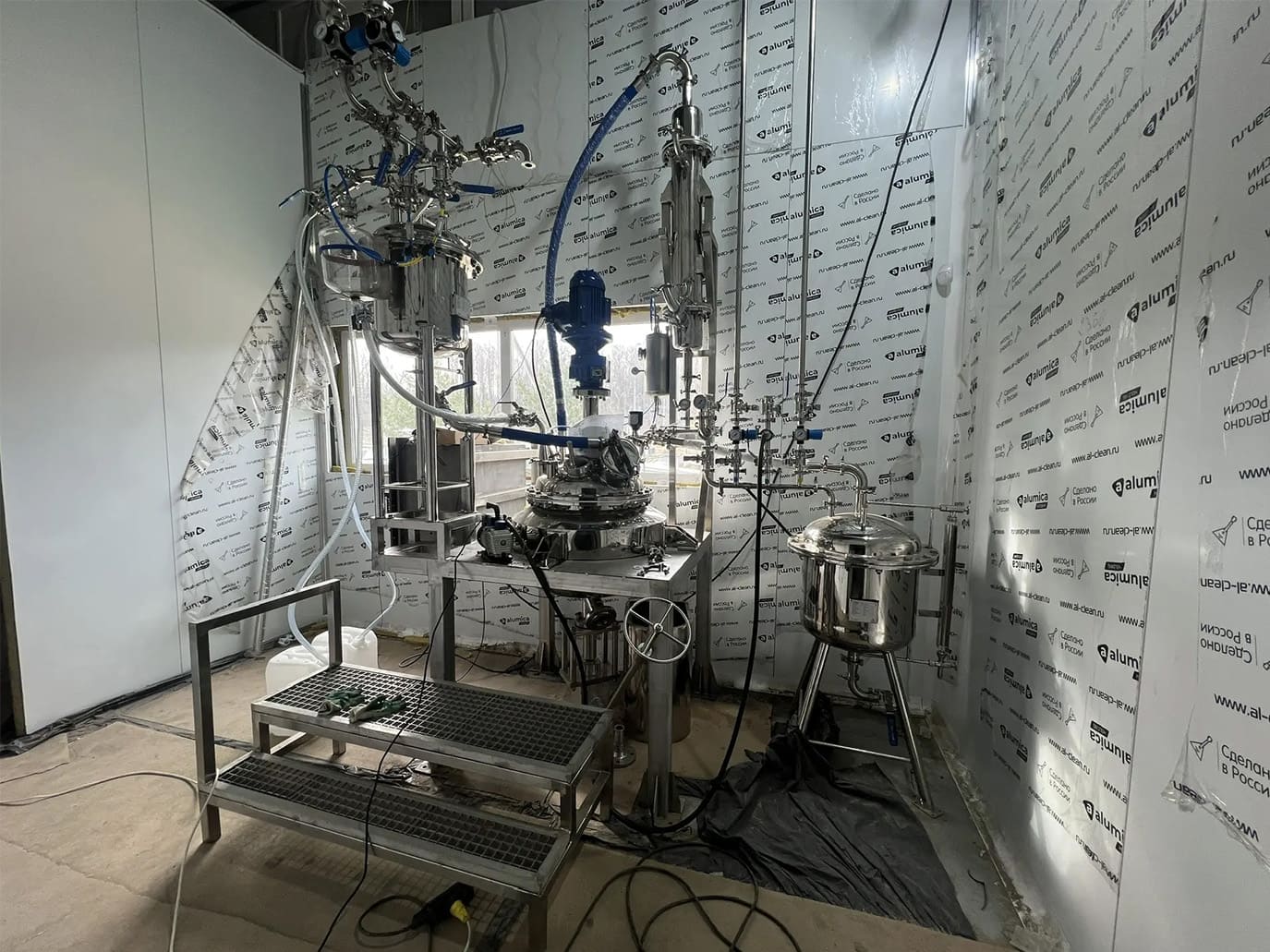

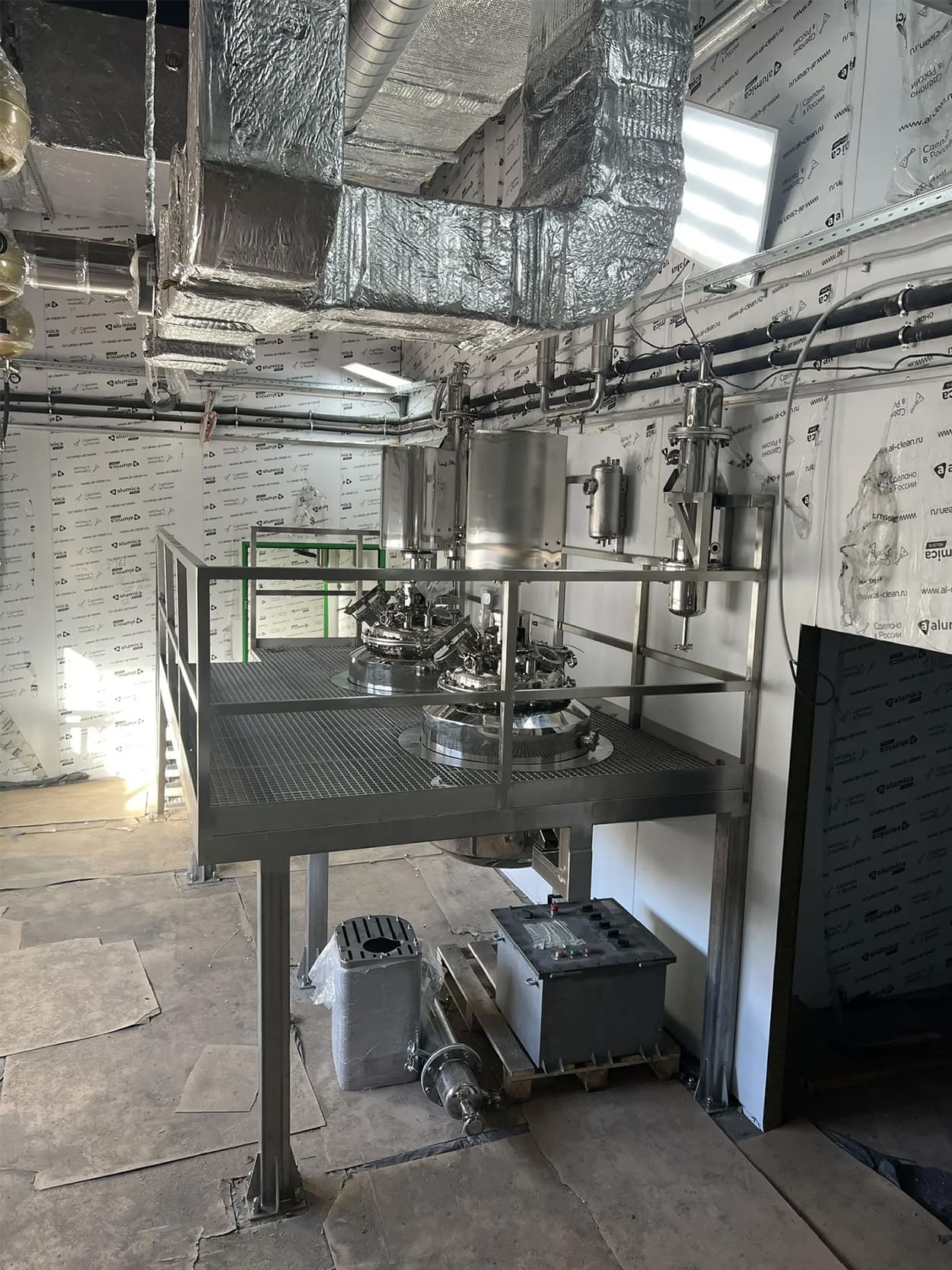

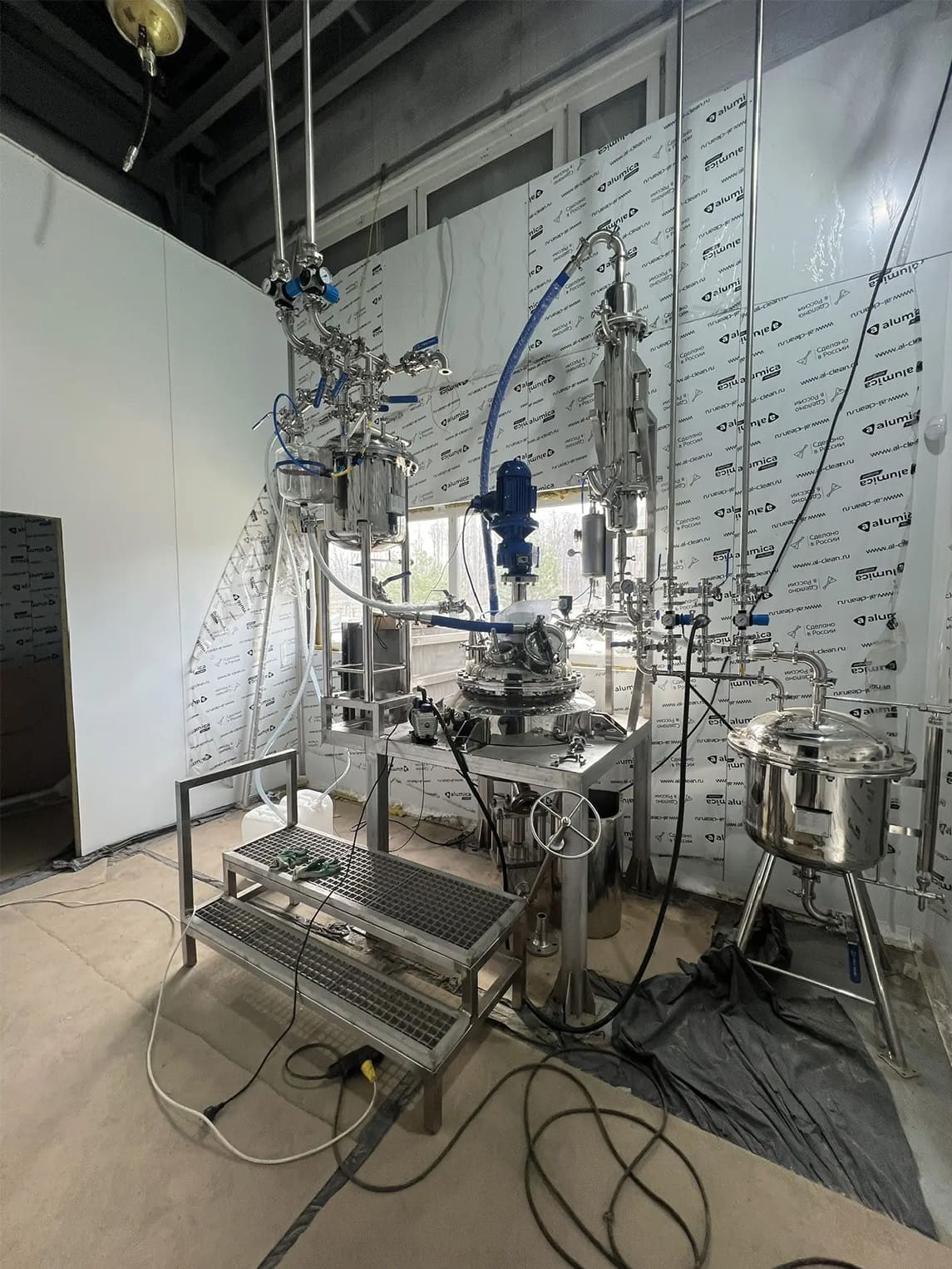

Химические реакторы малого объема, адаптированные для работы во взрывоопасных средах (Ex-зоны). Идеальное решение для фармацевтики, производства премиальной косметики, пищевых эссенций и реактивов, где критичны чистота металла и герметичность.
Ключевые характеристики
- Полезный объем: от 65 до 200 литров (стандартный ряд, возможен расчет индивидуального V).
- Материал корпуса: AISI 316 (полностью нержавеющая сталь). Внутренняя поверхность — зеркальная полировка (Ra ≤ 0,4 мкм), исключающая налипание и упрощающая CIP-мойку.
- Диапазон давления: от -0,1 бар (полный вакуум) до +3 бар (изб.).
- Температурный режим: от -30°C до +200°C (возможность использования рубашек обогрева/охлаждения).
Взрывозащита и герметичность
Реактор спроектирован для сертифицированных взрывоопасных зон.
Уплотнение вала мешалки: двойное торцевое механическое уплотнение.
- Работает под буферной жидкостью (система «сухой ход» исключена).
- Обеспечивает нулевую эмиссию паров растворителей в атмосферу цеха.

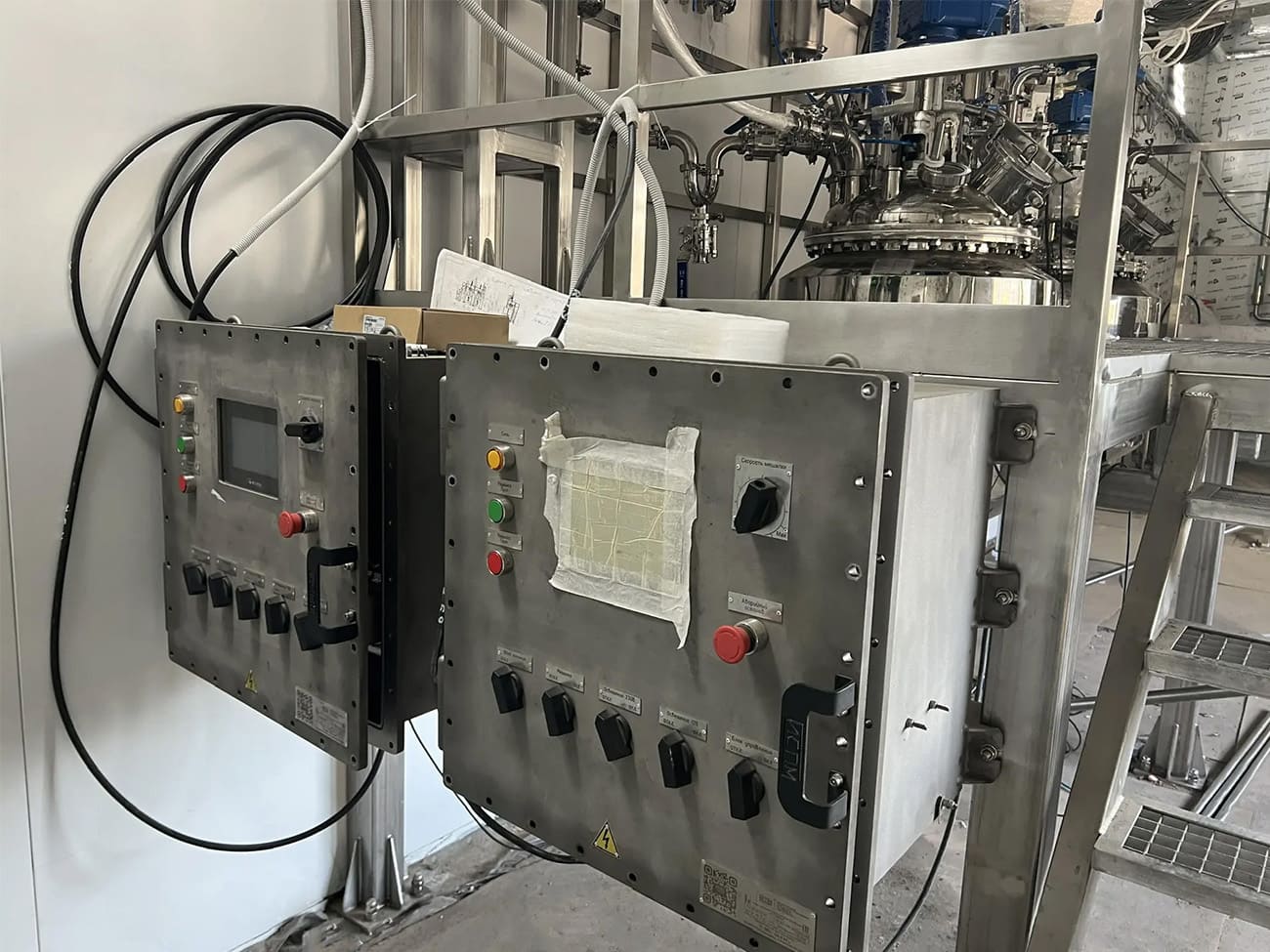

- Датчики контроля подпора масла — для Ex-цепей.
Конструктивные особенности
- Мешалка: рамная / турбинная / якорная (подбирается под вязкость среды).

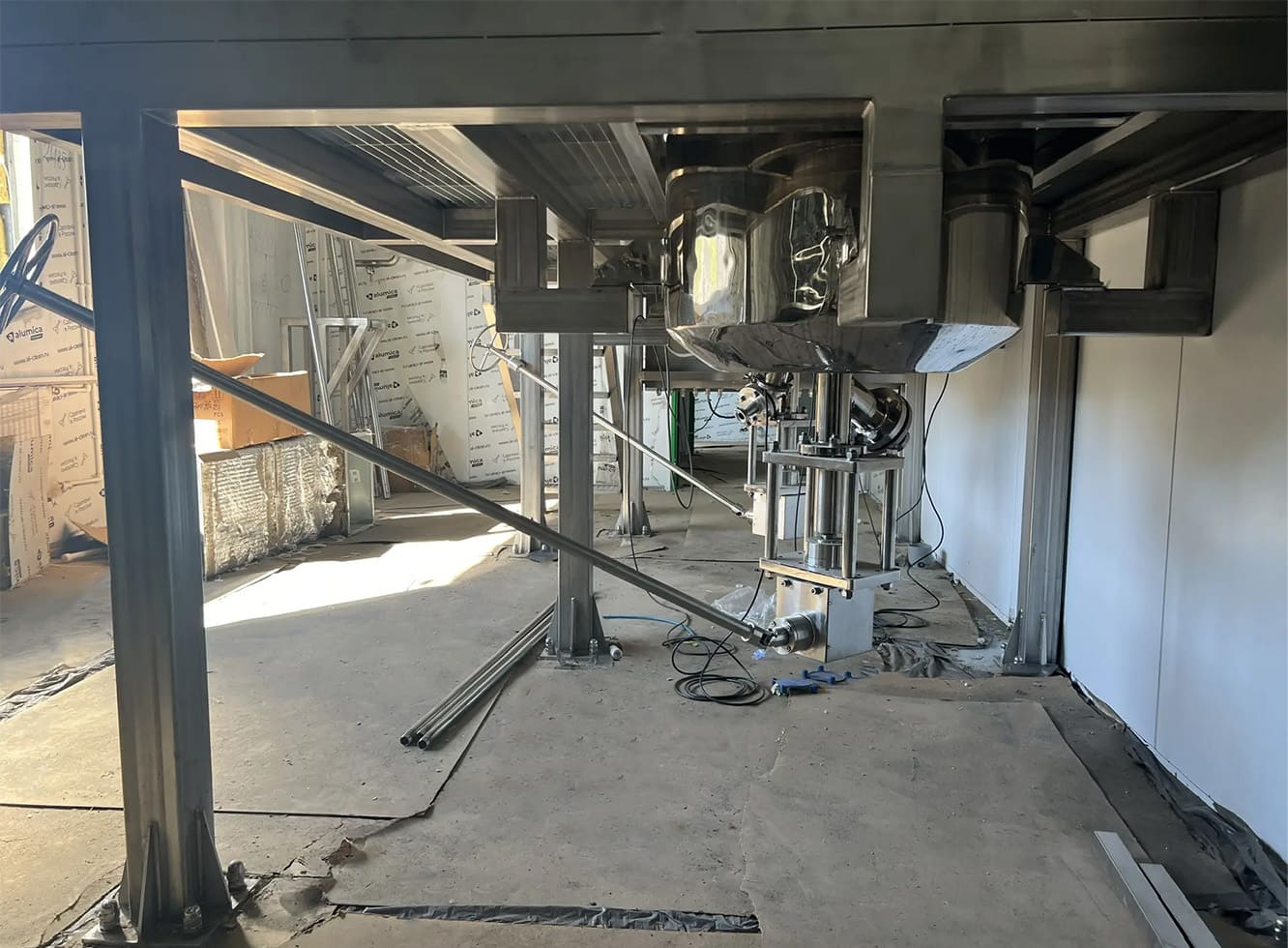

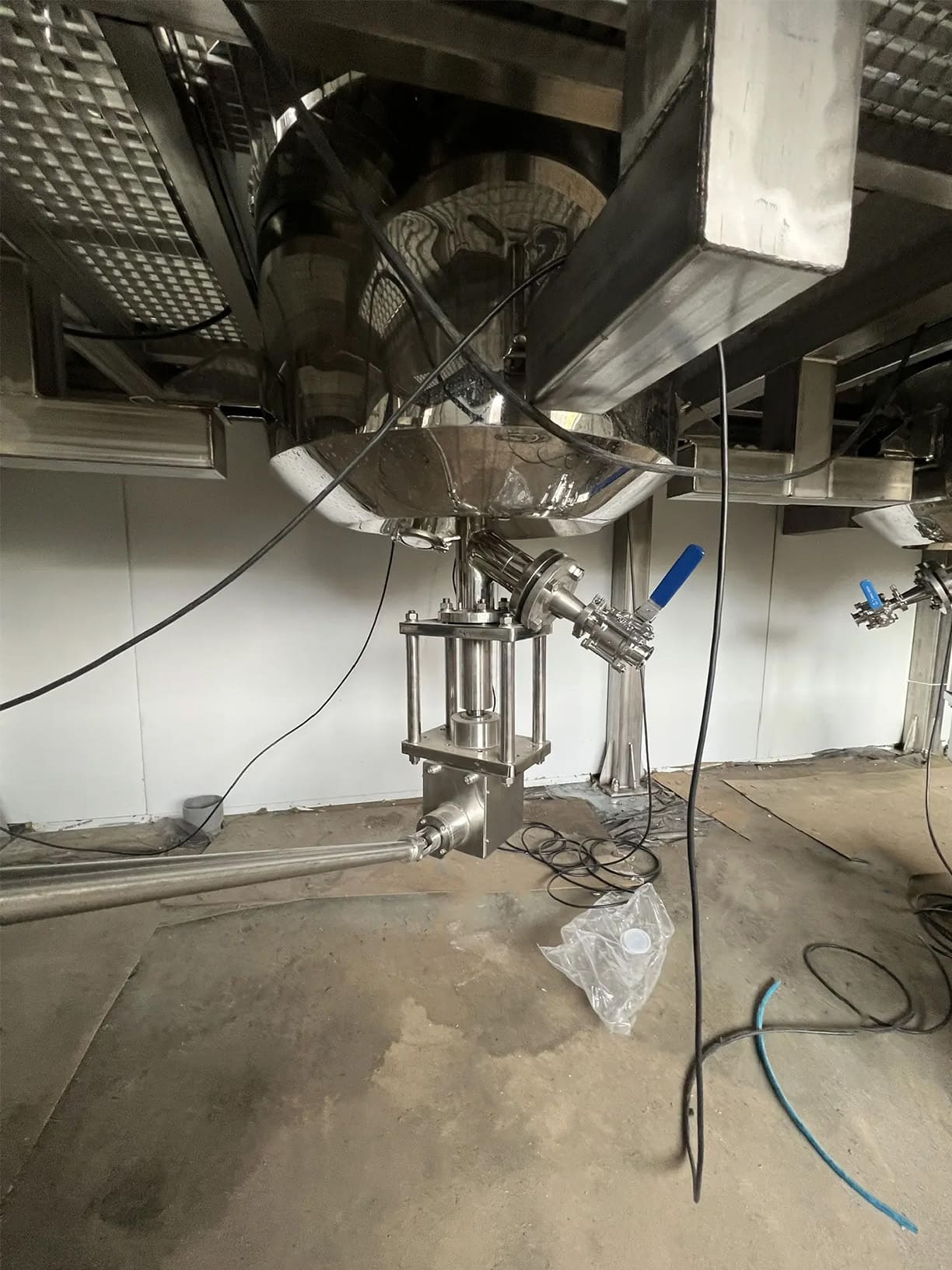

- Нижняя разгрузка: оснащены донными плунжерными клапанами. Клапан открывает проход без застойных зон (мертвых зон нет), что критично при работе с суспензиями и кристаллизующимися продуктами.
- Смотровые окна: со светодиодной подсветкой во взрывозащищенном исполнении.
- Штуцера: стандарт DIN (Tri-Clamp или фланцы PN10/16).
Преимущества ректоров от «Катрин-К»?
- Работа с агрессивными средами: AISI 316 не ржавеет, устойчив к кислотам/щелочам.
- Вакуумирование: За счет жесткости рубашки и крышки (толщина рассчитана на -0,1 бар) реактор не схлопывается при перегонке под вакуумом.
- Безопасность персонала: двойное торцевое уплотнение + плунжерный клапан исключают аварийные выбросы.
Технические условия
| Параметр | Значение |
|---|---|
| Рабочая среда | Неагрессивные/агрессивные, категория взрывоопасности IIA, IIB, IIC |
| Температура продукта | -30 … +200 °C |
| Давление | -0,1 … 3,0 бар |
| Присоединение к приводу | Фланец под мотор-редуктор (Ex) |
| Класс чистки | CIP/SIP (возможна стерилизация паром) |
Габаритная привязка (ориентир для проекта)
- D (диаметр внутр.): 450–600 мм.
- H (высота цилиндр. части): 500–750 мм.
- Исполнение: напольное (на лапах) или на опорной юбке.
Почему инженеры выбирают эту серию:
В отличие от дешевых аналогов с сальниковым уплотнением, наша конструкция с двойным торцом позволяет работать при глубоком вакууме без подсоса воздуха, а донный плунжерный клапан обеспечивает полный слит in, без разбора узла.Нужна помощь в подборе типа мешалки или материала уплотнений (SiC/карбид вольфрама) под вашу среду? Запрашивайте опросный лист.
